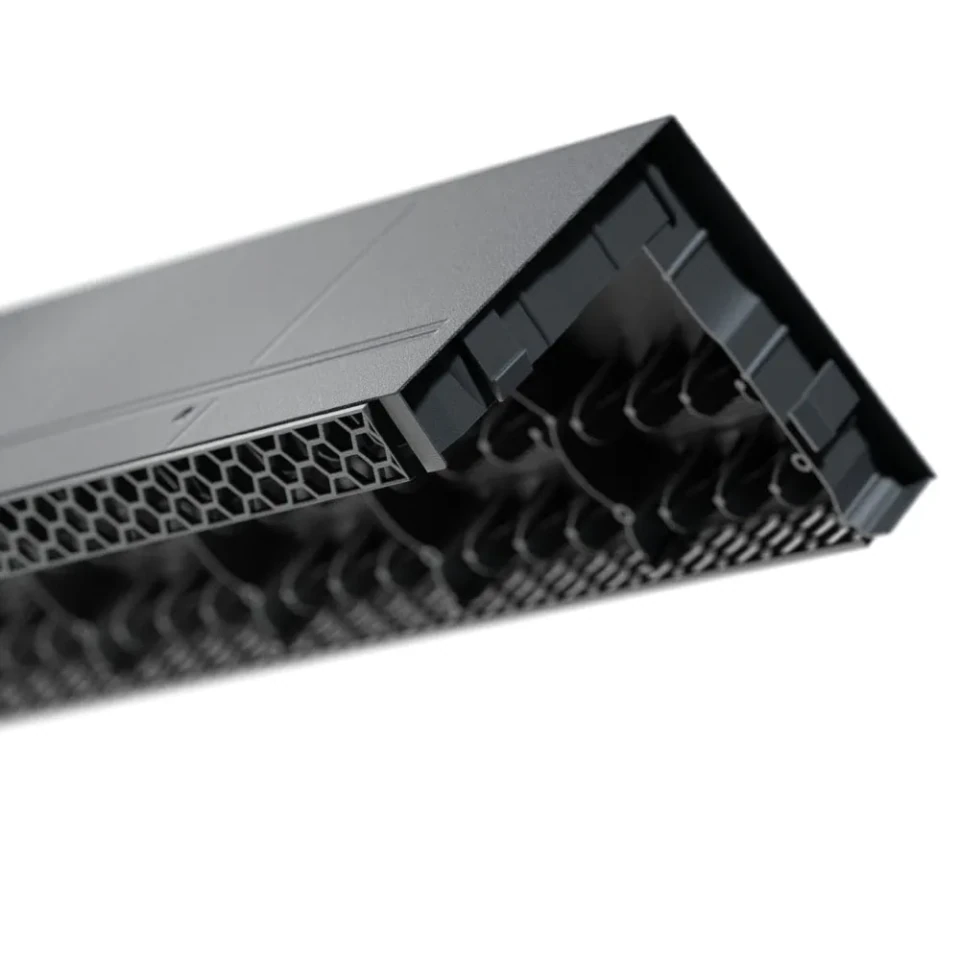

Коньковый аэратор Döcke PIE ZRRR-1099 — метровый элемент для непрерывного выхода воздуха из подкровельного пространства крыши с гибкой битумной черепицей. Его монтируют вдоль горизонтального конька и закрывают сверху коньково-карнизной черепицей. Высота 30 мм помогает сохранить аккуратный силуэт кровли, а чёрный корпус остаётся скрытым под финишным материалом.

Как работает вентиляция через конёк

Воздух поступает в конструкцию через отверстия в зоне карнизного свеса, движется по непрерывному зазору над утеплением и выходит в самой высокой части скатов. Аэратор формирует защищённый выпуск вдоль конька. Такая схема работает только при наличии притока и свободного канала: установка верхнего элемента не компенсирует перекрытые карнизные продухи.

Для какой крыши предназначена модель

Döcke PIE рассчитан на скатную кровлю из гибкой черепицы с горизонтально расположенным коньком. Минимальный угол применения — 12°. Для вальмовых рёбер, вертикальных примыканий, участков без горизонтального конька или других видов покрытия решение необходимо сверять с проектом и инструкцией производителя, а не переносить схему автоматически.

Размеры для расчёта и монтажа

Один элемент имеет длину 1000 мм, ширину 330 мм и высоту 30 мм. Метровый формат упрощает подсчёт числа секций по фактической длине вентилируемого конька. Ширина 330 мм согласована с коньково-карнизной черепицей Döcke PIE, поэтому при штатной схеме её не требуется подрезать по ширине специально для укладки на аэратор.

Площадь вентиляционных отверстий

Суммарная площадь отверстий одного аэратора составляет 382 см², или 0,0382 м². Это характеристика метровой секции, а не универсальная норма для любой площади крыши. Длину работающего выхода рассчитывают с учётом размеров скатов, сечения воздушного канала и площади карнизного притока. Закрытые или изолированные участки кровли рассматривают отдельно.

Материал и рабочий диапазон

Корпус выполнен из полипропилена. Производитель указывает эксплуатацию при температуре от −40 до +80 °C, стойкость к ультрафиолетовому излучению и сохранение ударопрочности при −20 °C. Вес секции — 1,01 кг. Жёсткая конструкция помогает сохранять плоскость при монтаже, но готовый аэратор не следует использовать как постоянную дорожку по крыше.

Фильтр: нужен ли он в комплекте

Аэратор допускается применять с дополнительным фильтром или без него. Сменная пенополиуретановая вставка ZRRA-1099 приобретается отдельно и служит дополнительной защитой от насекомых и задуваемой листвы. Боковую решётку можно отщёлкнуть, чтобы извлечь фильтр для очистки или замены без демонтажа всей секции.

Основные этапы подготовки

До монтажа проверяют прямолинейность конька, непрерывность вентиляционного зазора, устройство карнизного притока и отсутствие препятствий между скатами. Затем размечают выходное отверстие по требованиям инструкции, соединяют секции предусмотренными торцевыми узлами, закрепляют их в штатных местах и укладывают коньково-карнизную черепицу поверх полосы фиксации.

Контроль готового узла и поставки

После завершения работ осматривают стыки секций, крепления, боковые решётки и покрытие над аэратором. Отверстия не должны быть закрыты мастикой, подкладочным ковром или мусором. В заводской упаковке находится 12 секций; масса брутто — 13,7 кг, габариты — 385×350×1050 мм. Карточка товара относится к одной секции длиной 1 м.
