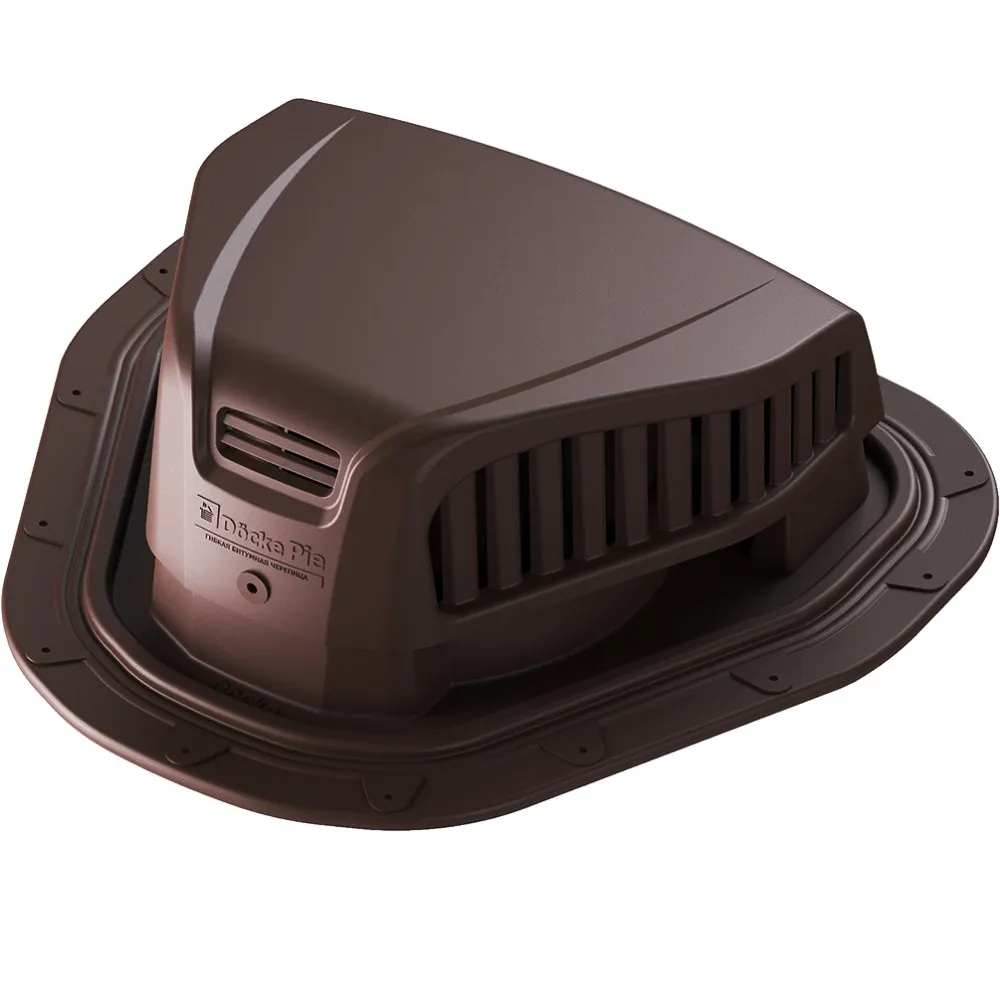

Döcke PIE NEXT RR32 — точечный аэратор тёмно-коричневого цвета для дополнения системы вентиляции готовой кровли. Через корпус с вентиляционными отверстиями воздух выходит из канала над теплоизоляцией. Изделие ставят на скаты с гибкой битумной черепицей или фальцевым покрытием. Артикул цветовой модификации RR32 — PRFN-1171.

Когда выбирают точечную модель NEXT

Конструкция PIE NEXT предусматривает врезку в уже уложенное кровельное покрытие. Модель подходит, когда проектом предусмотрены отдельные точки вытяжки или когда готовая крыша нуждается в доработке по расчёту специалиста. Просто добавлять аэраторы без проверки притока и каналов недостаточно.

Приток воздуха важнее числа аэраторов

Официальный технический лист указывает два обязательных условия: приток в зоне карнизного свеса и непрерывный канал до точки выхода. Если утеплитель закрывает зазор или в карнизе нет отверстий, даже правильно закреплённый выход не сможет организовать расчётный воздухообмен. Поэтому обследование начинают не с покупки детали, а с проверки кровельного пирога.

Покрытие, уклон и цвет RR32

Аэратор допускается для гибкой битумной черепицы и фальцевой кровли при угле от 12°. Для металлочерепицы и профнастила нужно подбирать модель с совпадающим профилем, а не подменять её плоским NEXT. Тёмно-коричневый цвет имеет обозначение RR32. Его сверяют с образцом кровли, поскольку экран и освещение меняют восприятие оттенка.

Паспортная площадь 150 см²

Суммарная площадь вентиляционных отверстий одного PIE NEXT равна 150 см². Это не означает, что одна штука универсально подходит для любой площади ската. Потребное число точек зависит от геометрии крыши, длины и сечения вентилируемых каналов, площади приточных отверстий и расположения внутренних преград. Расчёт выполняют до врезки в покрытие.

Размер корпуса и данные материала

Габариты изделия — 323×340×118 мм, масса — 0,529 кг. Корпус и фланец выполнены из полипропилена. Заявленный диапазон эксплуатации — от −40 до +80 °C. Изделие сохраняет ударопрочность при −20 °C; для него также указана стойкость к ультрафиолетовому излучению. Эти значения не заменяют ограничений других слоёв кровли.

Комплект для герметичной врезки

Вместе с основанием и колпаком поставляются шаблон, бутилкаучуковый шнур, 14 кровельных саморезов 4,8×35 мм для основания и один саморез 4,8×19 мм для колпака. Основание уплотняют шнуром с тыльной стороны и фиксируют в порядке, указанном в инструкции Döcke. Произвольно менять сечение крепежа и схему затяжки не следует.

Проверка после монтажа

После сборки осматривают прилегание фланца, все точки крепления и стык колпака с основанием. Изделие не должно быть перекошено, а уплотнение — выходить за край фланца. Изнутри проверяют, что прорезь сообщается с вентилируемым зазором, а края кровельного покрытия и гидроизоляции обработаны по указаниям производителя.

Поставка и хранение

Одна транспортная коробка содержит 9 изделий, весит 8,07 кг брутто и имеет размер 324×340×990 мм. Карточка продажи рассчитана на один аэратор, а кратность отпуска уточняют перед оплатой. До монтажа корпус хранят без деформации фланца, а бутилкаучуковый шнур оставляют в штатной упаковке, чтобы на него не попадала пыль.
