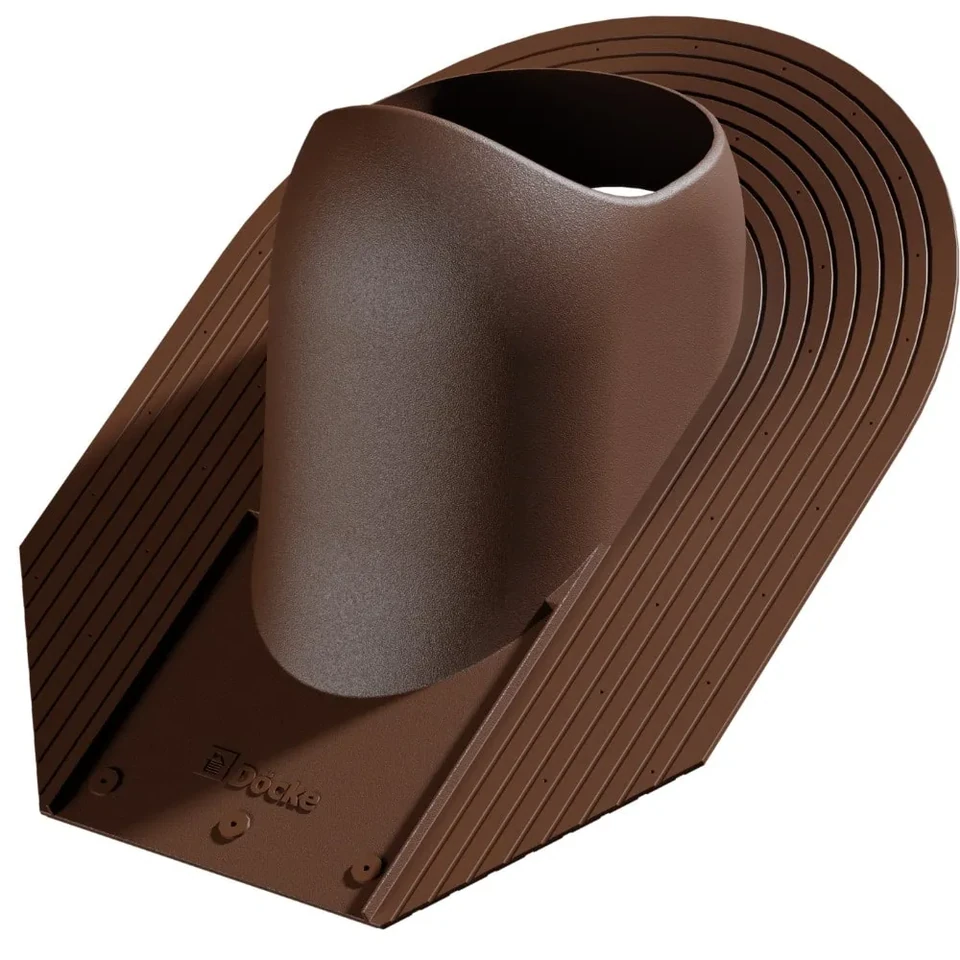

Döcke ROOT тёмно-коричневый RR32 — монтажное основание для вывода совместимой вентиляционной трубы через скат с гибкой битумной черепицей. Проходку устанавливают не после окончания крыши, а одновременно с укладкой покрытия. Код изделия PRAP-1171 помогает безошибочно заказать именно тёмно-коричневый вариант, размер которого составляет 505×373×186 мм.

Не путайте RR32 и RAL 8017

В линейке есть два коричневых исполнения: тёмно-коричневое RR32 и светло-коричневое, обозначенное как аналог RAL 8017. Это разные товарные позиции с разными артикулами. Если комплектующие собирают несколько участников, передавайте им не только словесное название, но и PRAP-1171. Фото на экране не позволяет надёжно определить оттенок при спорной комплектации.

Роль ROOT в кровельном узле

Проходной элемент соединяет задачу вентиляции с технологией мягкой кровли. Он служит основанием, к которому подбирают выход Döcke требуемого типа и диаметра. ROOT не перемещает воздух самостоятельно и не заменяет колпак или трубу. Для полного заказа составляют спецификацию всех компонентов от внутреннего канала до наружной верхней детали.

Как убедиться, что модель подходит

Сначала подтверждают скатную крышу и гибкую битумную черепицу. Затем определяют назначение выхода и сверяют его совместимость с ROOT по документации Döcke. Проходка иной кровельной системы может выглядеть похоже, но отличаться посадкой и способом включения в покрытие. Совпадение цвета или диаметра не заменяет проверку модели.

Монтаж только вместе с черепицей

Производитель указывает, что изделие ставят в процессе монтажа гибкой черепицы. Для уже смонтированного покрытия оно не предназначено. Поэтому подрядчику заранее передают проходку, шаблон, крепёж и выбранный выход. Если этап пропущен, не следует использовать те же действия на готовой крыше: ремонтный способ подбирается отдельно с учётом существующих слоёв.

Положение относительно конструкции крыши

Ось трубы проверяют с чердака, чтобы не вырезать стропило и не создавать лишние колена воздуховода. На скате учитывают ендовы, конёк и соседние проходы. Только после согласования точки применяют шаблон. Это снижает риск ситуации, когда удобное снаружи место оказывается невозможным для внутренней трассы или обслуживания.

Минимальный и максимальный уклон

ROOT применяют от 11°. При необходимости выход можно развернуть на 180° и подрезать ворот проходного элемента. Верхний угол зависит от трубы: для 110 мм — 56°, для 125 мм — 55°, для 160 мм — 51°. На этих пределах документация допускает подрезку ворота трубы и основания; действия выполняют по инструкции, а не приблизительно.

Габариты, которые нужны проектировщику

Длина составляет 505 мм, ширина 373 мм, высота 186 мм. Вес одной детали — 0,58 кг. Эти значения заносят в ведомость и используют при предварительной раскладке. Само отверстие размечают комплектным шаблоном, поскольку прямоугольник по внешним размерам не повторяет форму посадочной части и не задаёт правильную ориентацию.

Что означает показатель 150 см²

Суммарная площадь вентиляционных отверстий изделия равна 150 см². Она не означает производительность 150 м³/ч и не описывает воздухообмен помещения. Расход зависит от трубы, длины трассы, перепада давления и оборудования. До покупки выхода инженер определяет требуемую вентиляцию, а затем проверяет, соответствует ли выбранный комплект расчёту.

Эксплуатационные характеристики материала

Полипропилен рассчитан на температурный диапазон от −40 до +80 °C. Döcke подтверждает стойкость изделия к ультрафиолетовому излучению и сохранение ударопрочности при −20 °C. Это проверенные свойства, но они не доказывают конкретный срок службы всего узла: на него влияют сборка, состояние кровли и соблюдение ограничений.

Комплект поставки производителя

Вместе с проходкой должны находиться шаблон с инструкцией и три окрашенных самореза 4,8×35 мм. Крепёж снабжён прессшайбой и головкой под шестигранный ключ 8 мм. Верхний выход не входит в этот перечень. При сравнении цен проверяйте одинаковый состав, чтобы не принять стоимость одной основы за цену полной вентиляционной системы.

Монтаж и ответственность за примыкание

Защитный результат создаётся правильным включением основания в ряды черепицы и корректным соединением всех деталей. Карточка не гарантирует герметичность независимо от качества работы. Не предусмотренные инструкцией прорези, крепёж или герметизирующие составы могут изменить поведение узла. Кровельщик должен использовать актуальное руководство Döcke и учитывать проект крыши.

Сколько штук покупать

Каждому запланированному выходу требуется своя совместимая проходка. Заводская упаковка ROOT содержит 9 изделий, весит 7,4 кг брутто и имеет размер 990×490×400 мм. Розничная продажа может быть поштучной. В счёте попросите явно указать количество единиц, поскольку прежнее название карточки с упоминанием упаковки не определяет текущий формат отпуска.

Проверка при получении

Сопоставьте модель ROOT, RR32 и PRAP-1171. Осмотрите ворот, плоскость основания и отверстия крепления. Полипропилен не должен иметь трещин, значительных изгибов или следов удара. Проверьте наличие инструкции, шаблона и трёх саморезов. Сравните цвет с остальными коричневыми деталями до начала работ, когда позицию ещё можно заменить.

Условия хранения на складе и объекте

Изделие держат в фирменной упаковке в проветриваемом крытом помещении при −35…+50 °C и влажности 50–60%. Прямое солнце и влага исключаются, расстояние до отопительных приборов должно быть не меньше метра. Если хранение превышает десять дней, коробки размещают на стеллажах или поддонах с высотой штабеля до 1,5 м.

Заказ без пересортицы

В заявке укажите полную формулировку: «Döcke ROOT, PRAP-1171, тёмно-коричневый RR32». Добавьте число штук, модель выхода и диаметр трубы. Перед передачей кровельщику повторно сверьте маркировку. Такой порядок особенно полезен, когда на объект одновременно поступают светло-коричневые и тёмно-коричневые комплектующие похожей формы.
