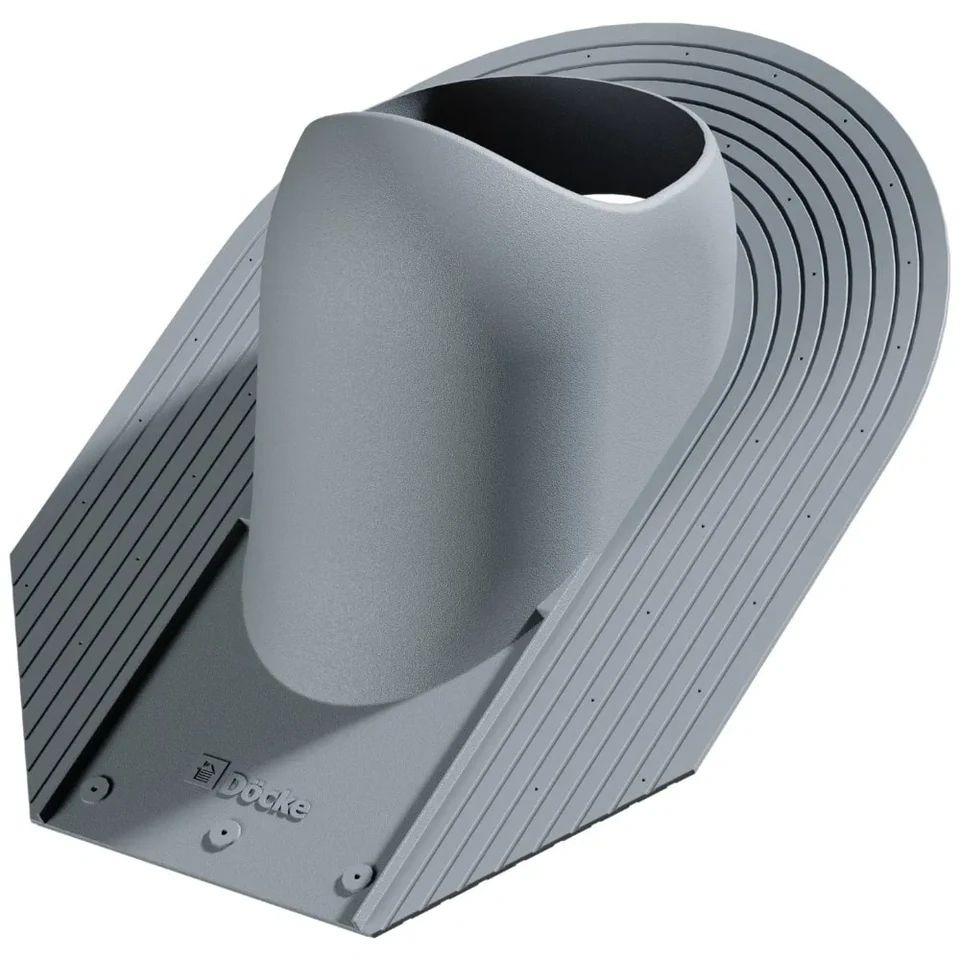

Серый проходной элемент Döcke ROOT RR23 предназначен для устройства основания вентиляционного выхода на скатной крыше с гибкой битумной черепицей. Его включают в кровельную спецификацию до монтажа покрытия, чтобы согласовать проход трубы с конструкцией крыши. Артикул серого варианта — PRAP-1045, габариты изделия — 505×373×186 мм.

Что именно заказывается

Это не готовая труба и не самостоятельный аэратор, а проходной элемент для совместимого выхода Döcke. Он участвует в оформлении места, где канал пересекает мягкую кровлю. Сам вентиляционный или канализационный выход, колпак и внутренний воздуховод выбирают отдельными позициями. Перед покупкой полезно собрать перечень всех деталей узла, а не ориентироваться на одно название.

Применимость к кровельному покрытию

ROOT разработан для гибкой битумной черепицы на скатах. Основание для металлочерепицы имеет другую форму, поэтому цвет и похожий размер не делают его взаимозаменяемым. Если тип покрытия ещё не утверждён, покупку проходки лучше отложить до согласования проекта. Для выбранной мягкой кровли проверяют также фирменную совместимость верхнего выхода.

Серый RR23 как часть внешнего вида

Серое исполнение помогает согласовать заметную деталь с черепицей, колпаком и другими кровельными аксессуарами нейтральной гаммы. Код RR23 однозначнее бытового слова «серый» и помогает избежать смешения с чёрным RR33. При этом реальная поверхность может восприниматься светлее или темнее на солнце, поэтому экранное изображение не заменяет образец.

Когда передавать ROOT кровельщику

Деталь нужна непосредственно в процессе укладки битумной черепицы. Техническая документация запрещает считать её решением для установки на уже смонтированное покрытие. Значит, изделие, шаблон, крепёж и выбранный выход должны находиться на объекте до завершения участка ската. Если черепица уложена, способ доработки определяют отдельно, не применяя ROOT автоматически.

Исходные данные для подрядчика

В задании отмечают назначение канала, его диаметр, ось прохода, фактический уклон и модель наружного выхода. С внутренней стороны проверяют стропила и возможность провести воздуховод без ненужных изгибов. С наружной — расстояние до конька, ендовы и соседних деталей. После согласования используют приложенный шаблон и порядок монтажа Döcke.

Ограничения по углу крыши

Минимальный угол применения равен 11°. В отдельных положениях производитель предусматривает разворот выхода на 180° и подрезку ворота проходного элемента. Максимум зависит от трубы: 110 мм — 56°, 125 мм — 55°, 160 мм — 51°. Для верхних границ также может потребоваться подрезка соединяемых воротов по инструкции.

Размеры для раскладки черепицы

Длина основания 505 мм, ширина 373 мм, общая высота 186 мм. Эти значения позволяют заранее оценить место среди рядов гонтов и проверить отсутствие конфликта с другими проходами. Не следует строить вырез только по числам из карточки: точную форму размечают фирменным шаблоном, который входит в комплект конкретного изделия.

150 см² — не производительность системы

Döcke указывает суммарную площадь вентиляционных отверстий 150 см². Она характеризует изделие, но не отвечает на вопрос, сколько воздуха будет удалено из помещения. Итог зависит от диаметра и длины воздуховода, поворотов, тяги и вентиляционного оборудования. Расчёт канала выполняют до выбора окончательного расположения выхода на крыше.

Материал и подтверждённые пределы

Проходка выполнена из полипропилена и весит 0,58 кг. Для неё заявлены эксплуатационные температуры от −40 до +80 °C, стойкость к ультрафиолетовому воздействию и сохранение ударопрочности при −20 °C. Нельзя расширять эти сведения до неподтверждённого срока службы или абсолютной стойкости к любым нагрузкам. Требования документации остаются обязательными.

Крепёж и шаблон

Комплект включает инструкцию с шаблоном и три кровельных самореза, окрашенных под изделие. Размер каждого — 4,8×35 мм, предусмотрена прессшайба, головка выполнена под ключ 8 мм. При приёмке пересчитайте крепёж, а при утере не выбирайте замену только по длине: параметры шайбы и требования производителя также имеют значение.

Контроль монтажа без ложных гарантий

Эффективность примыкания определяется не одной пластиковой деталью. Важны целое основание, верная ориентация, последовательность рядов черепицы и аккуратная фиксация. Карточка не подменяет руководство Döcke и не гарантирует защиту от воды при произвольной сборке. Фото этапов полезно сохранить до закрытия узла для последующего контроля работ.

Логистика заказа

Заводская коробка рассчитана на 9 проходных элементов. В актуальном техническом листе приведены размер упаковки 990×490×400 мм и масса брутто 7,4 кг. Розничный продавец может отпускать одну штуку, поэтому надпись «упаковка» в старом названии не определяет количество покупки. Попросите подтвердить единицу товара в счёте.

Приёмка серого ROOT

Сверьте PRAP-1045, обозначение RR23 и модель ROOT. Осмотрите обе стороны основания, ворот и зоны отверстий: трещины, сильные изгибы и сколы недопустимы. Проверьте шаблон, инструкцию и три самореза. Если комплект внешнего выхода уже собран, сопоставьте маркировки до подъёма материалов на крышу и до необратимого выреза.

Хранение до начала кровельного этапа

ROOT оставляют в заводской упаковке в сухом крытом помещении с вентиляцией, без прямых лучей. Допустимая температура хранения от −35 до +50 °C, влажность 50–60%. Расстояние до нагревателей — не меньше метра. Для срока более десяти дней применяют поддон либо стеллаж; суммарная высота складирования не должна превышать 1,5 м.

Проверка перед оплатой

Уточните четыре позиции: мягкая черепица ещё монтируется, уклон попадает в диапазон, выбранный выход совместим с ROOT, серый RR23 подходит по цвету. Затем проверьте артикул, количество и состав комплекта. Такой порядок помогает передать кровельщику готовый согласованный узел и избежать срочной замены детали во время монтажа.
