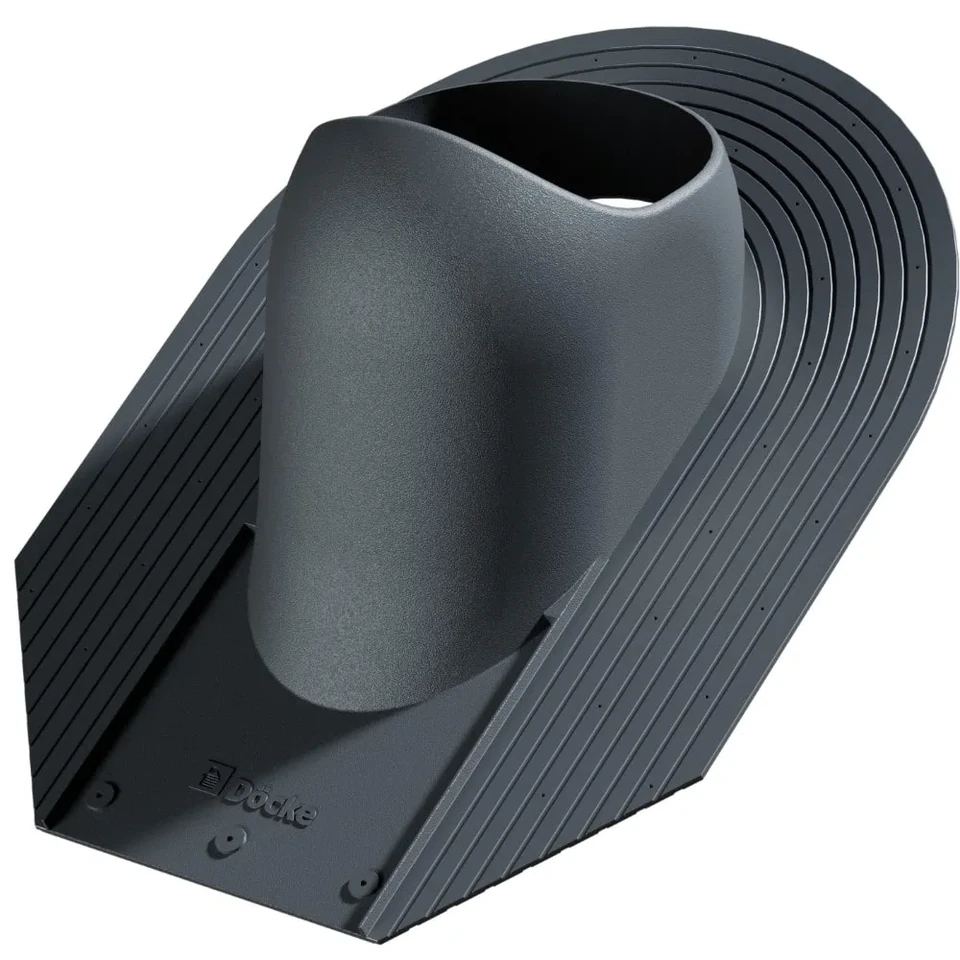

Чёрный Döcke ROOT RR33 — проходной элемент, через который совместимый вентиляционный выход устанавливают в скатную кровлю из гибкой битумной черепицы. Основание интегрируется в покрытие во время его укладки и помогает собрать предусмотренный производителем узел. Размер детали — 505×373×186 мм, масса — 0,58 кг, артикул цветового исполнения — PRAP-1255.

Кому подходит эта позиция

ROOT нужен покупателю, у которого выбрана мягкая битумная черепица и запроектирован выход Döcke через скат. Это не универсальная манжета для любого кровельного профиля. Для металлочерепицы и других покрытий применяют соответствующие основания. Перед покупкой необходимо подтвердить и материал крыши, и совместимость верхней трубы с моделью проходки.

Почему чёрный цвет имеет отдельный артикул

RR33 используют для согласования видимой части узла с чёрной или тёмной кровлей. Оттенок на фотографии зависит от экрана и освещения, поэтому изображение служит ориентиром, а не колеровочным эталоном. Артикул PRAP-1255 позволяет отличить этот вариант от серого, коричневого, красного и зелёного ROOT при комплектовании объекта.

Не откладывайте проход до готовой крыши

Технический лист прямо ограничивает способ применения: ROOT ставят в процессе монтажа гибкой черепицы и не используют для установки поверх уже собранного покрытия. Место следует согласовать до начала соответствующего участка кровельных работ. Для реконструкции законченной крыши нужен отдельно выбранный способ, который не следует придумывать по фотографии товара.

Связь с внутренним воздуховодом

Расположение на скате проверяют вместе с трассой внутри дома. Желательно исключить попадание на стропило, ненужные горизонтальные участки и резкие повороты. При этом соблюдают требования проекта вентиляции и инструкции к выбранному выходу. Проходной элемент не определяет назначение канала: вентиляцию помещений и вывод канализационного стояка комплектуют подходящими деталями.

Рабочий диапазон уклонов

Нижний угол применения составляет 11°. В примечании производитель допускает разворот выхода на 180° и подрезку ворота ROOT. Верхний предел различается: 56° для трубы 110 мм, 55° для 125 мм и 51° для 160 мм. На этих значениях возможно подрезание ворота проходки и соединяемого вентиляционного либо канализационного выхода.

Физические параметры

Полипропиленовое изделие занимает 505 мм по длине и 373 мм по ширине, а его высота равна 186 мм. Суммарная площадь вентиляционных отверстий — 150 см². Не путайте её с расходом воздуха: производительность готовой линии зависит от сечения и сопротивления всего канала, а также от естественной или механической тяги.

Температура, солнце и ударопрочность

Декларируемый диапазон эксплуатации — от −40 до +80 °C. Документация также подтверждает устойчивость к ультрафиолету и сохранение свойства ударопрочности при −20 °C. Эти характеристики действуют для самого элемента при соблюдении правил применения. Они не компенсируют повреждение при перевозке, ошибочный вырез или нарушение сборки кровельного узла.

Что лежит в комплекте

Проверьте наличие проходного элемента, шаблона с инструкцией и трёх окрашенных саморезов 4,8×35 мм. Крепёж оснащён прессшайбой и шестигранной головкой под ключ 8 мм. Вентиляционная труба и колпак покупаются отдельно, если они не указаны другими строками заказа. Одно общее фото не является подтверждением расширенной комплектации.

Порядок подготовки к установке

Сначала отмечают ось канала внутри здания, затем проверяют конструкцию ската. После выбора безопасного места прикладывают фирменный шаблон, сверяют ориентацию основания и только потом выполняют отверстие. Раскладку гонтов и последовательность крепления берут из инструкции Döcke. Проектная проверка особенно важна, если рядом находятся ендова, конёк или другой проход.

От чего зависит защита от осадков

ROOT рассчитан как часть фирменного узла, но окончательный результат создаёт монтаж. Значение имеют направление нахлёстов, целостность основания, точность крепления и правильное соединение с выходом. Нельзя обещать водонепроницаемость при произвольной установке или самовольном добавлении материалов. Сложные примыкания поручают кровельщику, знакомому с мягкой черепицей.

Количество для строительства

Число проходок считают по проекту, а не по площади крыши. Каждая запланированная труба требует собственного совместимого узла. В заводской коробке поставляется 9 ROOT; её нормативные габариты 990×490×400 мм, масса брутто 7,4 кг. Магазин может продавать поштучно, поэтому единицу цены обязательно уточняют перед оплатой.

Осмотр перед передачей монтажнику

Сверьте чёрный RR33 и код PRAP-1255. Широкая часть должна лежать без выраженного изгиба, ворот — не иметь трещин и заломов, точки крепления — оставаться целыми. Найдите шаблон, инструкцию и все три самореза. Если выход уже куплен, проверьте его посадку и обозначение до того, как на крыше сделано отверстие.

Безопасное хранение на объекте

Держите проходку в фирменной коробке под крышей, без попадания воды и прямого солнца. Для хранения установлены температура от −35 до +50 °C и влажность 50–60%. Не размещайте полипропилен ближе одного метра к отопительному прибору. При сроке более десяти дней используйте стеллаж или поддон, не складывая упаковки выше 1,5 м.

Финальная проверка заказа

До покупки ответьте на пять вопросов: покрытие действительно гибкое битумное, его монтаж ещё продолжается, уклон допустим, выход совместим с ROOT, а RR33 подходит по цвету. Затем сверяйте артикул, количество и комплектацию. Такая проверка отделяет подходящую кровельную проходку от детали, которая совпала только по внешнему виду.
