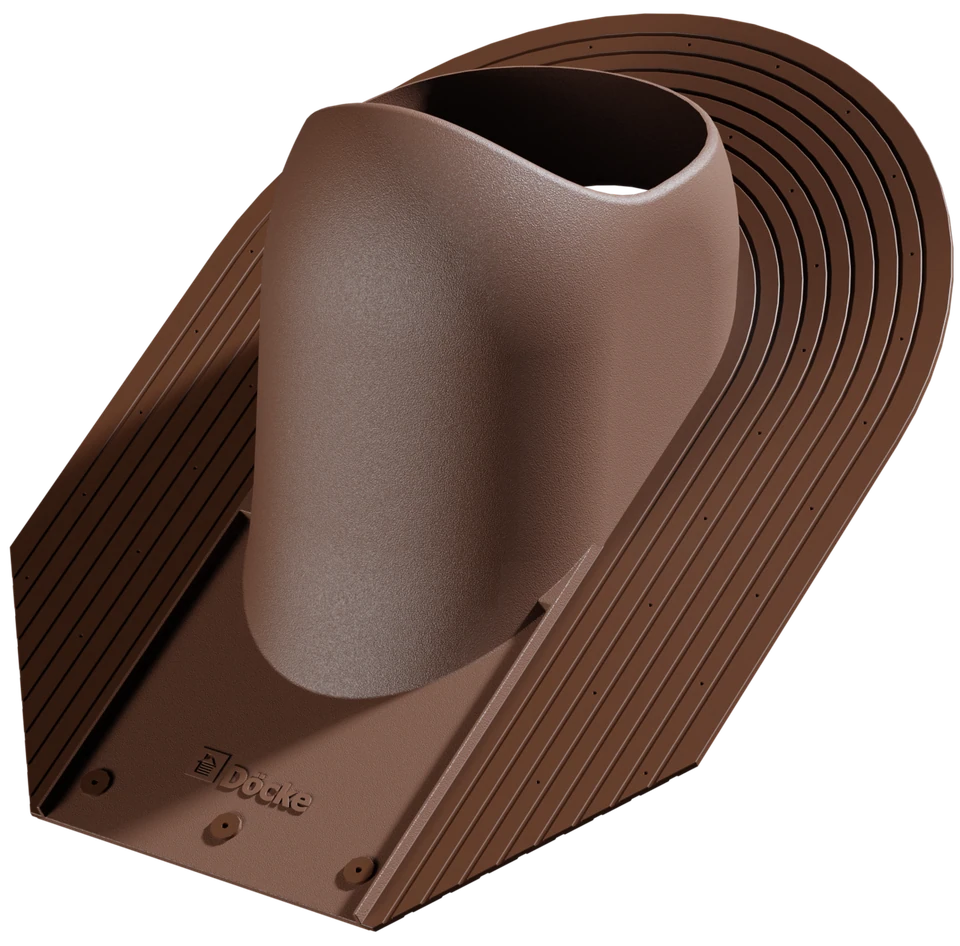

Döcke ROOT светло-коричневый RAL 8017 — проходной элемент для установки вентиляционных выходов Döcke на скатной крыше с покрытием из гибкой битумной черепицы. Изделие формирует основание в месте вывода трубы через кровельный скат и подбирается вместе с совместимым вентиляционным или канализационным выходом. Артикул этого цветового исполнения — PRAP-1172, габариты — 505×373×186 мм.

Для какой кровли предназначен ROOT

Производитель указывает конкретную область применения: скатные крыши, покрытые гибкой битумной черепицей. Это важно при подборе, потому что форма основания проходного элемента зависит от типа кровельного материала. ROOT нельзя автоматически заменять проходкой для металлочерепицы, профлиста или другого профильного покрытия. Для иной кровли выбирают специализированную модель по инструкции Döcke.

Когда устанавливают проходной элемент

ROOT монтируют в процессе укладки гибкой черепицы. Технический лист отдельно сообщает, что изделие не предназначено для установки на уже смонтированную битумную черепицу. Поэтому место выхода, диаметр трубы, трассу воздуховода и расположение относительно стропил планируют заранее. Попытка добавить элемент после завершения покрытия потребует другого технического решения, согласованного со специалистом.

Что получает покупатель

В заводской комплект производитель включает сам проходной элемент, шаблон с инструкцией по монтажу и три окрашенных кровельных самореза 4,8×35 мм с прессшайбой и шестигранной головкой под ключ 8 мм. Вентиляционная труба, выход, колпак и дополнительные материалы не перечислены как часть этого комплекта. Их подбирают отдельно под задачу и совместимость системы.

Светло-коричневый цвет RAL 8017

Исполнение обозначено производителем как светло-коричневое, аналог RAL 8017. Такой цвет можно согласовать с коричневой гибкой черепицей и другими элементами кровельной вентиляции. Фактический оттенок на крыше зависит от освещения, поверхности материала и партии, а изображение на экране не является эталоном. Если точное совпадение критично, сравните реальные образцы комплектующих.

Размер и материал

Длина изделия составляет 505 мм, ширина 373 мм, высота 186 мм. Материал — полипропилен, вес одной проходки — 0,58 кг. Производитель подтверждает стойкость к ультрафиолетовому излучению, сохранение ударопрочности при −20 °C и эксплуатационный диапазон от −40 до +80 °C. Эти значения относятся к изделию при применении согласно документации.

Площадь вентиляционных отверстий

Суммарная площадь вентиляционных отверстий ROOT указана как 150 см². Этот показатель нельзя использовать вместо расчёта всей вентиляционной системы: фактическая производительность зависит от выбранного выхода, диаметра и длины канала, сопротивления трассы и режима работы. Проходной элемент является частью узла, а не самостоятельным вентилятором или готовой вентиляцией здания.

Допустимый уклон ската

Минимальный угол применения — 11°. Производитель отмечает, что при необходимости вентиляционный выход разворачивают на 180° и подрезают ворот проходного элемента. Максимальный угол зависит от диаметра комплектуемой трубы: 56° для 110 мм, 55° для 125 мм и 51° для 160 мм. На предельных уклонах может потребоваться подрезка ворот выхода и проходного элемента.

Как выбрать место на крыше

Точку прохода определяют с учётом схемы вентиляции, положения стропил, сплошного основания и направления стока воды. Труба не должна упираться в несущую конструкцию или создавать ненужные изгибы канала. До вырезания отверстия сверяют проект снизу и сверху. Окончательное расположение и монтаж выполняют по фирменному шаблону и инструкции, приложенным к изделию.

Совместимость с вентиляционным выходом

Название ROOT обозначает проходной элемент, но не определяет автоматически диаметр и назначение верхней трубы. Перед заказом нужно знать, выводится ли вентиляция помещений, канализационный стояк или другой разрешённый производителем канал. Затем проверяют совместимую модель выхода Döcke, её диаметр, высоту, цвет и допустимый угол. Простого совпадения коричневого оттенка недостаточно для технической совместимости.

Монтаж без неподтверждённых обещаний

Правильно собранный узел должен быть выполнен в соответствии с инструкцией производителя и проектом кровли. Карточка не обещает герметичность независимо от монтажа: результат зависит от подготовки основания, расположения слоёв гибкой черепицы, крепежа и соблюдения технологии. Не заменяйте приложенные саморезы случайным крепежом и не добавляйте герметики, если они не предусмотрены инструкцией выбранного узла.

Упаковка и количество

По актуальному техническому листу в заводской упаковке находится 9 проходных элементов, масса брутто — 7,4 кг, габариты коробки — 990×490×400 мм. При этом магазин может продавать товар поштучно или коробкой. До оплаты уточните единицу цены и фактическое количество в заказе, особенно если комплектующие рассчитываются для нескольких вентиляционных выходов.

Приёмка товара

Проверьте маркировку ROOT, артикул PRAP-1172 и цвет RAL 8017. Осмотрите основание, ворот и отверстия под крепёж: на них не должно быть трещин, заломов или следов деформации. Сверьте наличие шаблона, инструкции и трёх саморезов. До монтажа сопоставьте элемент с выбранным выходом, чтобы ошибка совместимости не обнаружилась после вырезания основания кровли.

Хранение до монтажа

Производитель предписывает хранить изделия в фирменной упаковке в крытом вентилируемом помещении, защищённом от влаги и прямого солнца, при температуре от −35 до +50 °C и относительной влажности 50–60%. Расстояние до отопительного прибора должно быть не менее одного метра. При хранении дольше десяти дней используют поддон или стеллаж, высота складирования — не более 1,5 м.

Что проверить перед заказом

Составьте короткий список: покрытие именно из гибкой черепицы, монтаж ещё не завершён, уклон находится в допустимом диапазоне, выбран совместимый выход Döcke, цвет подходит к кровле, а количество соответствует числу проходов. После этого уточните единицу продажи. Такой порядок помогает купить не просто коричневую кровельную проходку, а подходящий элемент системы вентиляции для конкретного проекта.
