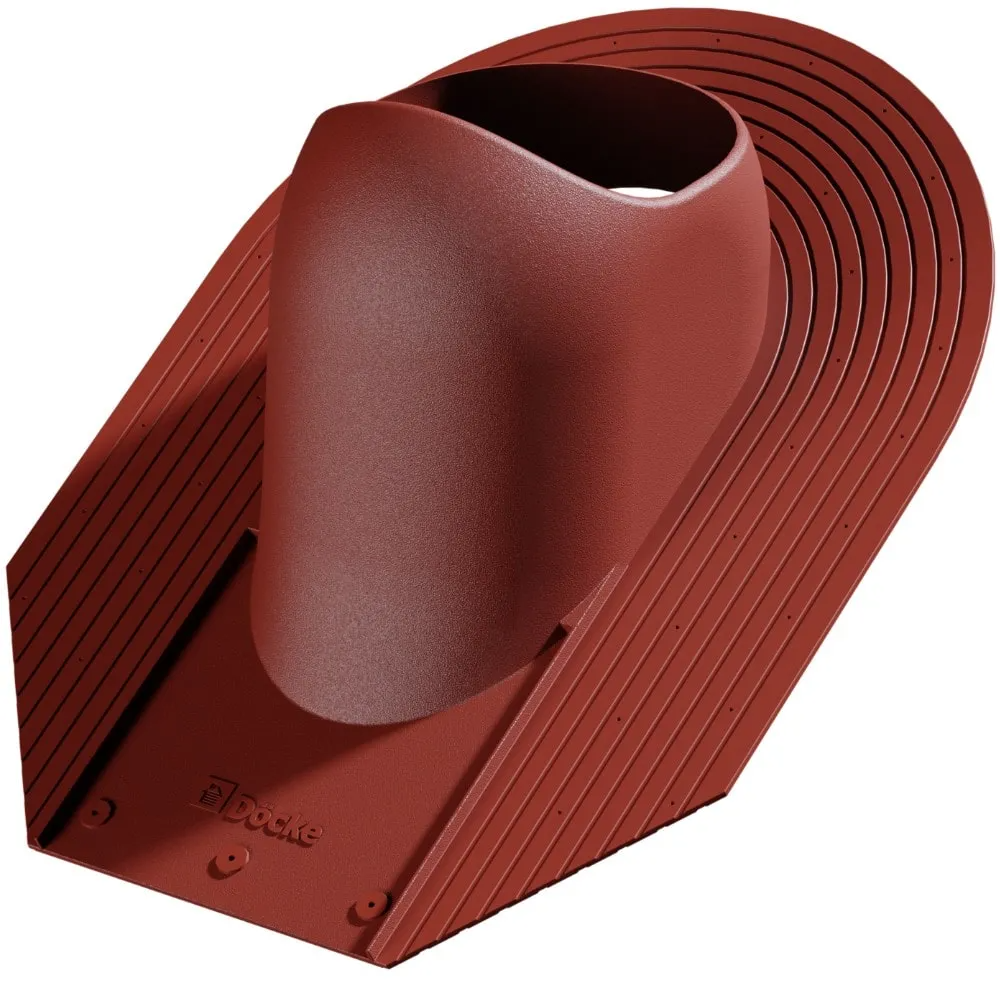

Красный проходной элемент Döcke ROOT RR29 служит монтажным основанием для вентиляционного выхода на скатной кровле из гибкой битумной черепицы. Модель выбирают при проектировании кровельного прохода, а устанавливают одновременно с покрытием. Размер изделия 505×373×186 мм, фирменный артикул красного исполнения — PRAP-1114.

Какую задачу решает кровельная проходка

Вентиляционную трубу нельзя просто вывести через случайное отверстие в кровельном пироге. В месте прохода нужен элемент, рассчитанный на форму и технологию конкретного покрытия. ROOT создаёт основу для совместимого выхода Döcke и позволяет встроить узел в ряды гибкой черепицы по фирменному шаблону. Сам по себе он не заменяет трубу, колпак или проект вентиляции.

Красный RR29 в кровельной палитре

Производитель обозначает цвет как красный, аналог RR29. Он подходит для согласования с красными и близкими по тону кровельными деталями, но точное совпадение по изображению обещать нельзя: оттенок меняется при разном свете и отображении экрана. Для заметной части крыши разумно сопоставить образцы черепицы, проходки и выхода до заказа всей системы.

Главное ограничение по монтажу

Döcke предписывает ставить ROOT во время укладки гибкой битумной черепицы. Для монтажа поверх уже законченного покрытия эта модель не предназначена. Если крыша готова, не следует разрезать её по аналогии с новой кровлей: сначала нужен подходящий ремонтный узел и решение специалиста. На строящемся объекте расположение прохода вносят в схему заранее.

Проверка совместимости до покупки

Сначала уточняют назначение канала, затем модель и диаметр вентиляционного либо канализационного выхода Döcke. После этого проверяют уклон, цвет и место на скате. ROOT предназначен именно для фирменных выходов на гибкой черепице; совпадение диаметра с посторонней трубой ещё не подтверждает совместимость деталей. Техническую связку выбирают по документации производителя.

Уклон и диаметр трубы

Минимально допустимый угол применения составляет 11°. При необходимости выход разворачивают на 180° и подрезают ворот элемента. Верхняя граница зависит от трубы: 56° при диаметре 110 мм, 55° при 125 мм и 51° при 160 мм. Для этих предельных значений производитель допускает необходимость подрезки ворота выхода вентиляции или канализации и самой проходки.

Что известно о материале

ROOT изготовлен из полипропилена. В техническом листе подтверждены стойкость к ультрафиолетовому излучению, сохранение ударопрочности при температуре −20 °C и диапазон эксплуатации от −40 до +80 °C. Вес одного изделия — 0,58 кг. Эти параметры не отменяют требования к правильному креплению и не означают, что узел можно монтировать вне установленной технологии.

Габариты и вентиляционные отверстия

Основание имеет длину 505 мм, ширину 373 мм и высоту 186 мм. Суммарная площадь вентиляционных отверстий указана как 150 см². Это характеристика проходного элемента, а не готовая производительность системы в кубометрах воздуха. Расход рассчитывают по всему каналу с учётом диаметра, длины, поворотов, оборудования и требуемого воздухообмена помещения.

Где разместить выход на скате

До прорезания основания кровли проверяют положение стропил и обрешётки, трассу канала под крышей, возможность вертикального подъёма и расстояние до других элементов. Неудачное место может потребовать лишних поворотов или попасть на несущую деталь. Фирменный шаблон используют только после того, как точка согласована со схемой кровли и вентиляции.

Комплект крепежа

Вместе с проходным элементом должны поставляться шаблон с инструкцией и три кровельных самореза 4,8×35 мм. Саморезы окрашены под изделие, имеют прессшайбу и шестигранную головку под ключ 8 мм. Проверьте комплект при получении. Случайный крепёж может отличаться размером и шайбой, поэтому замену согласовывают с требованиями монтажной инструкции.

Монтажный результат зависит от системы

Карточка описывает деталь, но не обещает герметичность при любом способе установки. Качество узла зависит от правильной раскладки черепицы вокруг основания, подготовки отверстия, соблюдения направления слоёв и крепления. Работу выполняют по приложенной инструкции. Если конструкция крыши отличается от типовой, решение должен определить кровельный специалист до повреждения покрытия.

Поштучно или коробкой

Заводская упаковка содержит 9 изделий. Актуальный технический лист приводит массу коробки брутто 7,4 кг и габариты 990×490×400 мм. Название старой карточки упоминало упаковку, но это не доказывает единицу действующей цены. Уточните у продавца, оформляется одна красная проходка или полная коробка, и сопоставьте количество с проектом.

Приёмка на объекте

На этикетке должны совпасть модель ROOT, артикул PRAP-1114 и красный цвет RR29. Убедитесь, что широкое основание не деформировано, ворот не треснул, отверстия крепления целы, а поверхность не имеет глубоких повреждений. Отдельно пересчитайте три самореза и найдите шаблон с инструкцией. Совместимый выход желательно примерить до начала монтажа.

Как хранить полипропиленовую деталь

До установки изделие оставляют в упаковке производителя, в крытом проветриваемом помещении без прямого солнца и влаги. Допустимый режим хранения — от −35 до +50 °C при влажности 50–60%. До отопительных приборов сохраняют не менее одного метра. При сроке больше десяти дней коробки ставят на поддон или стеллаж, не превышая высоту складирования 1,5 м.

Короткий алгоритм выбора

Подтвердите гибкую битумную черепицу и незавершённый этап её монтажа. Определите модель выхода, диаметр трубы и фактический уклон. Проверьте красный RR29 по образцу, рассчитайте число проходов и уточните единицу продажи. Затем сверьте комплектацию и передайте монтажнику документацию Döcke. Так ROOT выбирается как технически совместимая часть узла, а не только по цвету фотографии.
